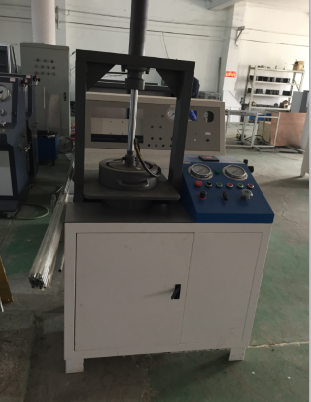

標題：絕緣子孔隙性測試裝置
絕緣子孔隙性測試裝置用于陶瓷絕緣子，高壓線路針式絕緣子、盤形懸式瓷絕緣子，玻璃絕緣子，符合絕緣子等產品的高壓品紅孔隙性打壓測試。從控制上分為手動按鈕控制和計算機控制倆種方式；測試介質為酒精；系統配有試壓倉，可實現壓力的恒壓和加壓的測試目的；具有自動數據采集，自動控制，高壓缸體等裝置。
二)試驗依據：
1、GBT 775.3-2006; 絕緣子試驗 第3部分機械試驗
2、GBT 1001.1-2003 標稱電壓高于1000V的架空線路絕緣子 部分 交流系統用瓷或玻璃絕緣子元件——定義、試驗和判定準則
3、GBT 4056-2008 絕緣子串元件的球窩連接尺寸
4、GBT 19519-2004 標稱電壓高于1000V的交流架空線路用復合絕緣子--定義、試驗及驗收準則
5、GBT 22709-2008 架空線路玻璃或瓷絕緣子串元件 絕緣體機械破損后的殘余強度
6、GBT 25318-2010 絕緣子串元件球窩聯接用鎖緊銷尺寸和試驗
7、GB/T 775.1-2006 《絕緣子試驗 部分一般試驗》
三)主要技術指標
1. 本設備主要適用于檢測絕緣子瓷片孔隙性試驗。
2. 壓力范圍：0～25MPa；
3. 壓力精度：顯示±1%；
4. 試驗介質：品紅酒精；
5. 電動加壓，壓力控制可調；
6. 15×106N/m2加壓時間不大于2 分鐘；
7、具有保壓功能，12小時壓力泄壓不超過1%；
8、壓力罐內體積不小于2（dm）3；
9、具有過壓安全防護措施，超過壓力上線值，設備自動泄壓；
10、壓力罐體能承受50Mpa壓力，密封性能好，且開關方便，具有泄壓開關；
11、具備穩定的壓力罐體，具有防爆釋放閥；
12、具有滲透液釋放裝置，具有電動自動補壓控制；
13、電動與油泵加壓，電機選用進口西門子貝德品牌；
14、罐體與品紅酒精不應產生化學反應。
